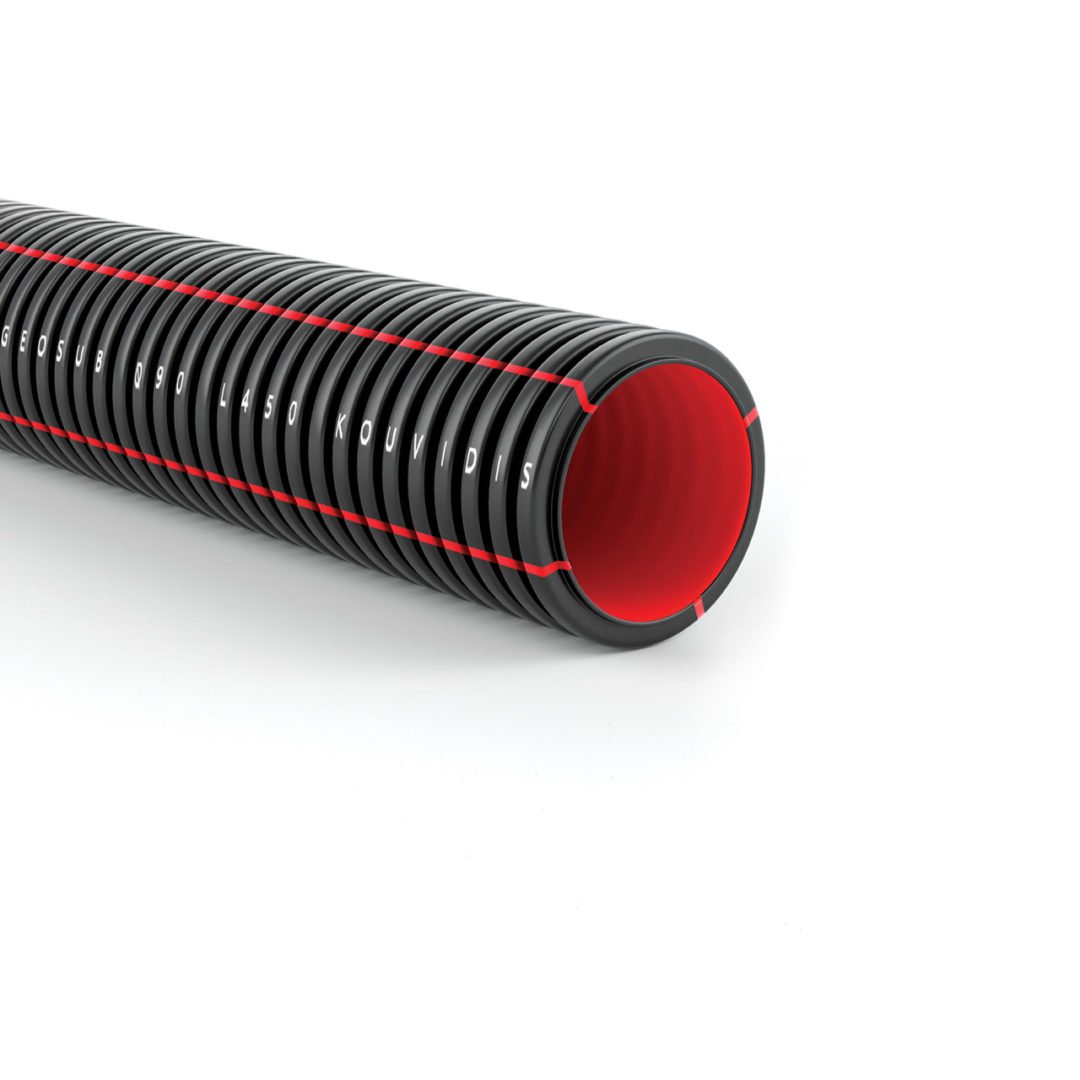

GEOSUB IAS Tubo rígido de parede dupla estruturada (L450)
- CLASSE:L450
A conduta rígida GEOSUB L450 em barras pertence à mesma família de produtos da conduta rígida GEONFLEX em barras e é um dos investimentos mais importantes da KOUVIDIS na área da gestão e proteção de cabos em redes subterrâneas enterradas. Foi lançada em 2014 para utilização em redes subterrâneas enterradas com exigências mecânicas menores. Em 2017, a empresa lançou a 2.ª geração da GEOSUB L450 com marcação colorida, que especifica o código de cores de acordo com o campo de aplicação (instalações elétricas ou sistemas de comunicação), atualizando tanto o produto em si como o trabalho do eletricista.
CAMPO DE APLICAÇÃO
Ideal para redes energéticas e de telecomunicações enterradas no solo (autoestradas, redes rodoviárias, túneis, etc.), projetos de desenvolvimento urbano (pedonalização, criação de espaços públicos, reabilitação de centros históricos, etc.), projetos de desenvolvimento urbano RES (parques fotovoltaicos e eólicos), projetos de construção, como edifícios industriais, centros comerciais, alojamentos, etc.
- APPLICATION STANDARD:EN 61386-24, NF P98-332/EN 12613 & ΕΝ 50520 (Normas de referência)
- INSTRUÇÕES DE CONFORMIDADE:2014/35/EE (LVD), 2011/65/EE (RoHS)
- COR:Vermelho RAL 3020 (camada interna), Preto RAL 9004 (camada externa), Vermelho RAL 3020 (linhas longitudinais)
Conformidade do produto de acordo com todos os requisitos das respetivas diretivas europeias- Temperatura de aplicação permanente mín.-máx.
- Índice de proteção contra objetos sólidos e água (EN 60529)
- Produto com estabilização UV extra
- Produto que propaga chamas
- O produto é feito de matérias-primas livre de halogéneos – ausência de flúor, iodo, bromo, cloro, etc. (ΕΝ 50642)
- Tecnologia Antiestática
- PROPRIEDADES
- CARACTERÍSTICAS
- EMBALAGEM
- APLICAÇÕES RECOMENDADAS
- TRANSFERÊNCIAS
1Garante o Índice de Proteção de IP40 ao conectar com acopladores de conexão KOUVIDIS com ganchos e IP68 ao usar adesivo e selante KOUVIDIS
2Estabilização UV > 5 anos
3Impresso com as suas propriedades básicas e afixado com uma etiqueta informativa lilás impermeável indelével
4Não é atraente para roedores (Patente Europeia EP2698792)
5Proteção contra eletricidade estática (Tecnologia Antiestática - Patente No:1009810)
| Propriedades | |
| Resistência à compressão | 450 Nt (Type 450) |
| Resistência ao impacto | Light |
| Intervalo de temperatura inferior | -5oC |
| Intervalo de temperatura superior | +90oC |
| Resistência à flexão | Rígido |
| Características elétricas | Com características de isolamento elétrico |
| Indice de proteção IP | IP40 (com união) IP 68 (com união e com selante KOUVIDIS) |
| Resistência à propagação de chamas | Propaga a chama |
| Propriedades adicionais | |
| Matéria-prima | HDPE termoplástico especialmente estabilizado, livre de halogéneos, sem metais pesados (RoHS) |
| Resistência ao desgaste | Estabilização UV (≥ 5 anos) |
| Marcação por cores | Faixas longitudinais de cor indelével indicam a potência dos cabos protegidos |
| Tecnologia Antiestática | Proteção contra eletricidade estática |
| Tipo |
Referência |
 |
 |
 |
 |
 |
| Ø75 | 1006075 | 75 | 61.0 | 6 | 1,95 | 10080 |
| Ø90 | 1006090 | 90 | 75.8 | 6 | 2,75 | 6912 |
| Ø110 | 1006110 | 110 | 92.0 | 6 | 3,57 | 4800 |
| Ø125 | 1006125 | 125 | 105.5 | 6 | 4,45 | 3072 |
| Ø160 | 1006160 | 160 | 137.5 | 6 | 6,30 | 2520 |
| Ø200 | 1006200 | 200 | 169.3 | 6 | 7,65 | 1800 |
| Ø250 | 1006250 | 250 | 212.0 | 6 | 10,80 | 960 |
LEGENDA
- Recomendado
- Não recomendado
- Ideal de acordo com o fabricante
| ÂMBITOS | |
| Exposto | |
| Escondido (estuque) | |
| Escondido (parede da cavidade) | |
| Cimento | |
| Escondido (reboco) | |
| Exterior | |
| Enterrado no solo | |
| Aplicação na madeira | |
| Sub-base/ Teto falso | |
